Kia Rio: Poziomowanie wiązki świateł reflektorów głównych i przednich świateł przeciwmgielnych

Poziomowanie wiązki świateł reflektorów głównych

1.  Napompować koła do ciśnienia zgodnego z wymaganym i usunąć wszelkie obciążenia z pojazdu z wyjątkiem kierowcy, koła zapasowego i narzędzi.
2.  Pojazd powinien być ustawiony na poziomej powierzchni.
3.  Narysować na ekranie pionowe linie (Pionowe linie przechodzące przez środki odpowiednich reflektorów) i linie poziome (Poziome linie przechodzące przez środki odpowiednich reflektorów).
4.  Kiedy reflektory główne i akumulator są normalnym stanie, ustawić reflektory tak, aby jaśniejsza część zawarta była między poziomymi i pionowymi liniami.

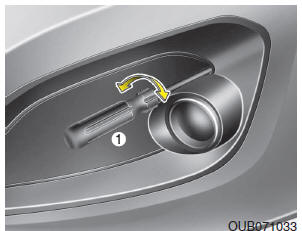

5.  Aby ustawiać światło mijania w lewo lub w prawo, obracaj pokrętło (1) w prawo lub w lewo. Aby ustawiać światło mijania w górę lub w dół, obracaj pokrętło (2) w prawo lub w lewo.

Poziomowanie wiązki świateł przednich świateł przeciwmgielnych

Poziomowanie wiązki świateł przednich świateł przeciwmgielnych przeprowadza się w ten sam sposób, jak poziomowanie reflektorów głównych. Kiedy przednie światła przeciwmgielne i akumulator są normalnym stanie, przeprowadzić poziomowanie wiązki świateł przednich świateł przeciwmgielnych. Aby ustawiać wiązki przednich świateł przeciwmgielnych w górę lub w dół, należy obracać pokrętło (1) w prawo lub w lewo.

Punkt wycelowania wiązki świateł

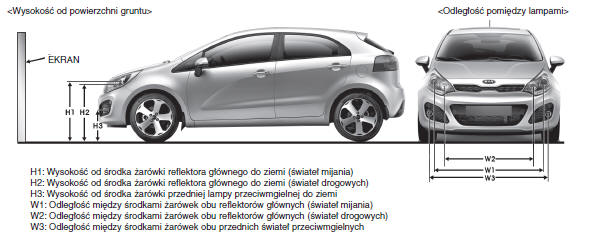

H1:Wysokość od środka żarówki reflektora głównego do ziemi (świateł mijania) H2:Wysokość od środka żarówki reflektora głównego do ziemi (świateł drogowych) H3:Wysokość od środka żarówki przedniej lampy przeciwmgielnej do ziemi W1: Odległość między środkami żarówek obu reflektorów głównych (świateł mijania) W2: Odległość między środkami żarówek obu reflektorów głównych (świateł drogowych)
W3: Odległość między środkami żarówek obu przednich świateł przeciwmgielnych

Światło mijania reflektora głównego (strona kierowcy)

1.  Włączyć światła mijania bez kierowcy na pokładzie samochodu.

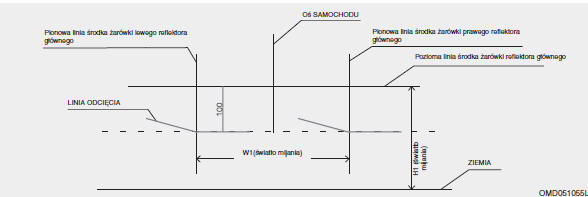

2.  Linia odcięcia powinna być rzutowana na linii odcięcia pokazanej na rysunku.
3.  Kiedy ma miejsce regulacja ustawienia świateł mijania, regulacja ustawienia pionowego, powinna być wykonana po regulacji ustawienia poziomego.
4.  Jeżeli w wyposażeniu samochodu jest urządzenie do poziomowania wiązki świateł reflektorów głównych, należy regulować wiązkę z przełącznikiem poziomowania w pozycji 0.

Światło mijania reflektora głównego (strona pasażera siedzącego z przodu)

1.  Włączyć światła mijania bez kierowcy na pokładzie samochodu.

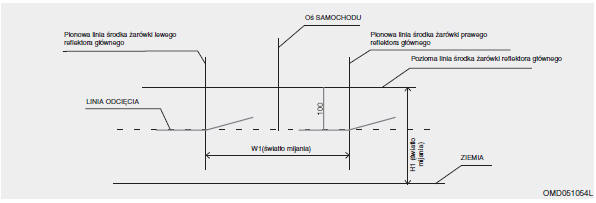

2.  Linia odcięcia powinna być rzutowana na linii odcięcia pokazanej na rysunku.
3.  Kiedy ma miejsce regulacja ustawienia świateł mijania, regulacja ustawienia pionowego, powinna być wykonana po regulacji ustawienia poziomego.
4.  Jeżeli w wyposażeniu samochodu jest urządzenie do poziomowania wiązki świateł reflektorów głównych, należy regulować wiązkę z przełącznikiem poziomowania w pozycji 0.

Przednie światła przeciwmgielne

1.  Włączyć przednie światła przeciwmgielne bez kierowcy na pokładzie samochodu.

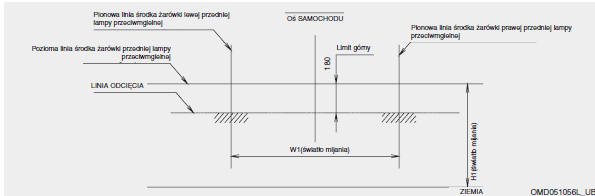

2.  Linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (obszar zacieniony).
