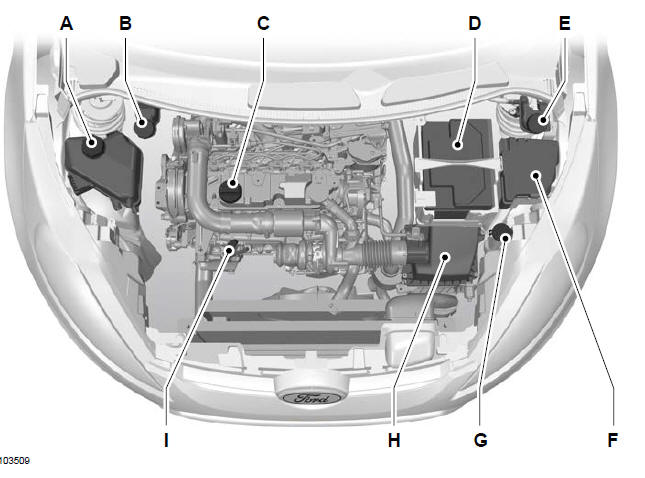

Ford Fiesta: Widok ogólny komory silnika - 1,6 l Duratorq-TDCi (DV) Diesel

1. Zbiornik płynu chłodzącego silnik*: Patrz Sprawdzenie płynu chłodzącego silnik
2. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z prawej strony)*: Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego
3. Korek wlewu oleju*: Patrz Sprawdzenie oleju silnikowego
4. Akumulator: Patrz Akumulator pojazdu
5. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z lewej strony)*: Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego
6. Skrzynka bezpieczników komory silnika Patrz Bezpieczniki
7. Zbiornik płynu spryskiwaczy przedniej i tylnej szyby: Patrz Sprawdzenie płynu do spryskiwaczy
8. Filtr powietrza: Nie wymaga obsługi.
9. Miarka poziomu oleju*: Patrz Sprawdzenie oleju silnikowego

* Dla ułatwienia identyfikacji korki i zakrętki zbiorników płynów oraz miarka poziomu oleju silnikowego są oznaczone kolorem.

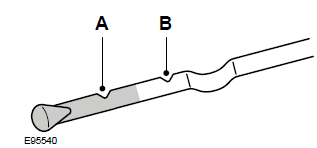

Miarka poziomu oleju silnikowego - 1,25 l Duratec-16V (Sigma) /1,4 l Duratec-16V (Sigma) /1,6 l Duratec-16V Ti-VCT (Sigma)

1. MIN
2. MAX

Miarka poziomu oleju silnikowego - 1,4 l Duratorq-TDCi (DV) Diesel /1,6 l Duratorq-TDCi (DV) Diesel

1. MIN
2. MAX
