Ford Fiesta: Widok ogólny radioodtwarzacza

Wskazówka: Urządzenia mają wbudowany wyświetlacz wielofunkcyjny, znajdujący się nad otworem napędu płyty CD. Wyświetla on istotne informacje dotyczące sterownia zespołem audio. Dodatkowo, wokół ekranu wyświetlacza znajduje się szereg ikon, które zapalają się, gdy dana funkcja jest aktywna (np. CD, Radio lub Aux (urządzenie zewnętrzne)).

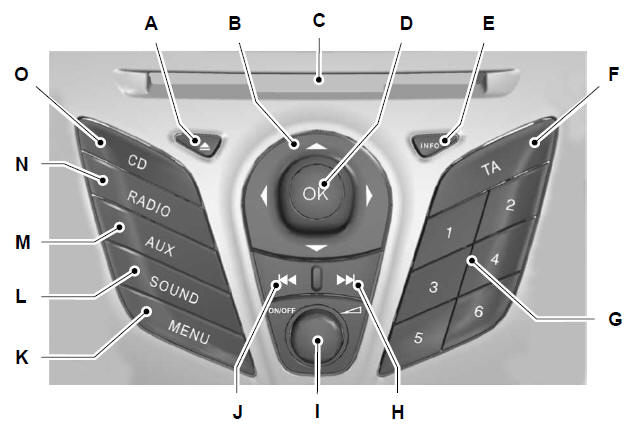

Typ 1

1. Wysuwanie płyty CD. Patrz Odtwarzacz płyt kompaktowych
2. Strzałki nawigacji.
3. Otwór napędu płyty CD. Patrz Odtwarzacz płyt kompaktowych
4. OK.
5. Informacja.
6. Informacje o ruchu drogowym. Patrz Sterowanie informacjami o ruchu drogowym
7. Przyciski zaprogramowanych stacji. Patrz Przyciski zaprogramowanych stacji
8. Wyszukiwanie w górę zakresu. Wybór ścieżki na płycie CD. Patrz Strojenie (strona 176). Patrz Wybór ścieżki
9. Włączanie/I wyłączanie i regulacja głośności.
10. Wyszukiwanie w dół zakresu. Wybór ścieżki na płycie CD. Patrz Strojenie (strona 176). Patrz Wybór ścieżki
11. Wybór menu.
12. Przycisk regulacji dźwięku. Patrz Przycisk dźwięku
13. Wybór urządzenia zewnętrznego. Patrz Gniazdo do podłączania urządzeń zewnętrznych (AUX IN) (strona 92). Patrz Gniazdo zewnętrznych źródeł dźwięku (AUX-IN)
14. Wybór radia i zakresu fal. Patrz Działanie radioodtwarzacza
15. Wybór płyty CD. Patrz Odtwarzacz płyt kompaktowych

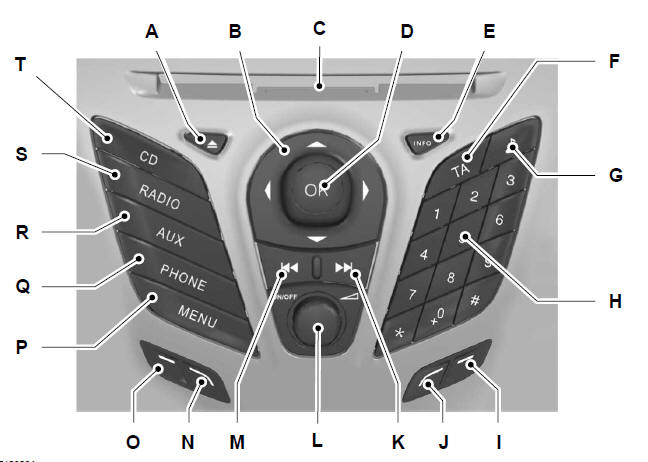

Typ 2

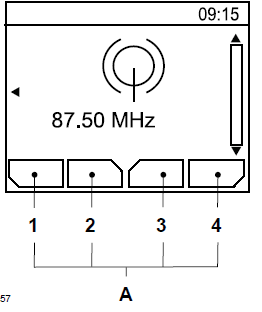

1. Opisy przycisków funkcyjnych 1-4

1. Wysuwanie płyty CD. Patrz Odtwarzacz płyt kompaktowych
2. Strzałki nawigacji.
3. Otwór napędu płyty CD. Patrz Odtwarzacz płyt kompaktowych
4. OK.
5. Informacja.
6. Informacje o ruchu drogowym. Patrz Sterowanie informacjami o ruchu drogowym
7. Przycisk regulacji dźwięku. Patrz Przycisk dźwięku
8. Klawiatura telefonu i przyciski zaprogramowanych stacji. Patrz Korzystanie z telefonu (strona 190). Patrz Przyciski zaprogramowanych stacji
9. Funkcja 4.
10. Funkcja 3.
11. Wyszukiwanie w górę zakresu. Wybór ścieżki na płycie CD. Patrz Strojenie (strona 176). Patrz Wybór ścieżki
12. Włączanie/ wyłączanie i regulacja głośności.
13. Wyszukiwanie w dół zakresu. Wybór ścieżki na płycie CD. Patrz Strojenie (strona 176). Patrz Wybór ścieżki
14. Funkcja 2.
15. Funkcja 1.
16. Wybór menu.
17. Menu telefonu. Patrz Telefon
18. Wybór urządzenia zewnętrznego, USB i iPoda. Patrz Gniazdo do podłączania urządzeń zewnętrznych (AUX IN) (strona 92). Patrz Gniazdo zewnętrznych źródeł dźwięku (AUX-IN) (strona 186). Patrz Zdolność przyłączeniowa
19. Wybór radia i zakresu fal. Patrz Działanie radioodtwarzacza
20. Wybór płyty CD. Patrz Odtwarzacz płyt kompaktowych

Funkcje przycisków funkcyjnych 1 - 4 są powiązane z kontekstem i zmieniają się zależnie od aktualnie wybranego trybu działania urządzenia. Opisy funkcji są wyświetlane na dole ekranu wyświetlacza.

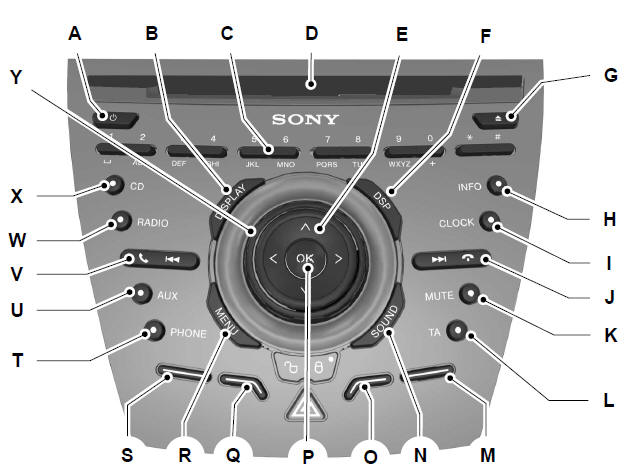

Typ 3

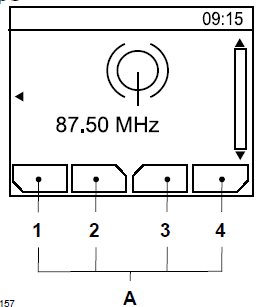

1. Opisy przycisków funkcyjnych 1-4

1. Włączanie lub wyłączanie.
2. Wybór ekranu.
3. Klawiatura telefonu i przyciski zaprogramowanych stacji. Patrz Korzystanie z telefonu (strona 190). Patrz Przyciski zaprogramowanych stacji
4. Otwór napędu płyty CD. Patrz Odtwarzacz płyt kompaktowych
5. Strzałki nawigacji.
6. Wybór funkcji korekty DSP. Patrz Cyfrowa obróbka dźwięku (DSP)
7. Wysuwanie płyty CD. Patrz Odtwarzacz płyt kompaktowych
8. Informacja.
9. Zegar.
10. Wyszukiwanie w górę zakresu. Wybór ścieżki na płycie CD. Zakończenie połączenia telefonicznego. Patrz Strojenie (strona 176). Patrz Wybór ścieżki (strona 181). Patrz Korzystanie z telefonu
11. Wyciszenie.
12. Informacje o ruchu drogowym. Patrz Sterowanie informacjami o ruchu drogowym
13. Funkcja 4.
14. Przycisk regulacji dźwięku. Patrz Przycisk dźwięku
15. Funkcja 3.
16. OK.
17. Funkcja 2.
18. Wybór menu.
19. Funkcja 1.
20. Menu telefonu. Patrz Telefon
21. Wybór urządzenia zewnętrznego. Patrz Gniazdo do podłączania urządzeń zewnętrznych (AUX IN) (strona 92). Patrz Gniazdo zewnętrznych źródeł dźwięku (AUX-IN)
22. Wyszukiwanie w dół zakresu. Wybór ścieżki na płycie CD. Zaakceptowanie połączenia telefonicznego. Patrz Strojenie (strona 176). Patrz Wybór ścieżki (strona 181). Patrz Korzystanie z telefonu
23. Wybór radia i zakresu fal. Patrz Działanie radioodtwarzacza
24. Wybór płyty CD. Patrz Odtwarzacz płyt kompaktowych
25. Regulacja głośności.

Funkcje przycisków funkcyjnych 1 - 4 są powiązane z kontekstem i zmieniają się zależnie od aktualnie wybranego trybu działania urządzenia. Opisy funkcji są wyświetlane na dole ekranu wyświetlacza.
