Fiat Punto: Instalacja fotelika isofix

Samochód wyposażony jest w system mocowań ISOFIX, nowy europejski standard, który pozwala na szybki, łatwy i bezpieczny montaż fotelika dla dziecka.

System ISOFIX pozwala na montaż systemów ochronnych dla dzieci ISOFIX, bez konieczności użycia pasów bezpieczeństwa samochodu, a mocując fotelik bezpośrednio do trzech mocowań występujących w samochodzie. Na różnych miejscach tego samego samochodu możliwy jest montaż mieszany fotelików tradycyjnych i fotelików ISOFIX.

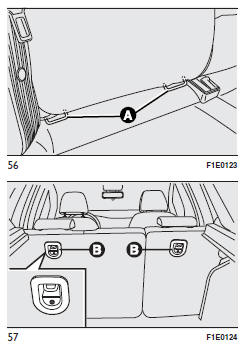

Aby zainstalować fotelik ISOFIX, należy umocować go za pomocą specjalnych metalowych pierścieni dolnych A rys.

56 między siedziskiem a oparciem siedzenia tylnego, a następnie umocować pasek górny (dostępny razem z fotelikiem) do specjalnego uchwytu B rys. 57 za oparciem siedzenia, tuż za fotelikiem. Możliwy jest montaż mieszany fotelików tradycyjnych i fotelików Isofix typu "Uniwersalnego".

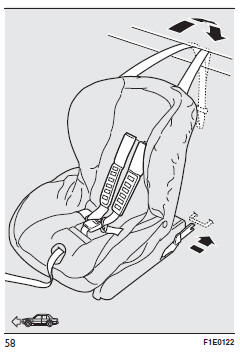

Na rysunku rys. 58 przedstawiono orientacyjnie przykład fotelika ISOFIX typu uniwersalnego dla grupy wagowej 1.

OSTRZEŻENIE rys. 58 stanowi orientacyjne odniesienie w zakresie montażu. Fotelik należy montować zgodnie z obowiązkowo dołączoną do niego instrukcją.

UWAGA W przypadku stosowania fotelika dziecięcego ISOFIX typu uniwersalnego można używać wyłącznie fotelików z homologacją EKG R44 "ISOFIX Universal" (R44/03 lub późniejszymi aktualizacjami).

Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas, gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).

OSTRZEŻENIE Tylne środkowe miejsce (dla wersji, gdzie przewidziano) oraz siedzenie pasażera przedniego nie są przystosowane do montażu żadnego typu fotelików Isofix.
